>>>優質服務
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
可為客戶配備各品牌型號電機，以及驅動器
可為客戶設計所需模組結構，提供定制服務
可派遣專業人員上門協助客戶在機械設計時所需的模組結構設計
單片機模組控制單元，同時與上位、下位聯機
>>>應用范圍
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
產品廣泛應用于機電一體化，繪圖機，寫真機，平板打印機，自動送料，移動平臺，攝像平
臺，自動化設備，刻字機，噴碼機，機械裁床，機械手，激光切割機，雕刻機，送料機械，
自動機械手，堆碼機，鞋機，激光載床，噴涂機，下料機，點膠機，焊接機，攝影導軌，生
產改良機，延時導軌，電視滑軌等行業的相關產業生產設備上。
>>>產品特點
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
□系統構成
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
編號 | 名稱 | 摘要 |
① | 電機/驅動器 | 可選配42,57,60,80,86,90法蘭步進電機,步進伺服機,伺服電機 |
② | 雙軸運動控制模塊 | 多種可編程功能集于一身的小型運動控制模塊,各軸可單獨控制 |
③ | 聯軸器 | 梅花聯軸器,膜片聯軸器 |
④ | 電機連接板 | 模組與40,42,57,60,80,86,90法蘭電機連接板 |
⑤ | 電機變速組件 | 減速比1:1.8,1:2.5,1:3 |
⑥ | 結構連接件 | 用來組裝多軸機構 |
⑦ | 傳感器安裝座/感應片 | 用來安裝原點及限位傳感器 |
□品名閱讀方法
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
YLB | 45 | S060 | 1 | SS | 57 | M | － | D |
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ |
① 系列名稱 | YLB:YLB系列 YLB:YLS系列 |
② 軌道規格 | 30:寬30mm 45:寬45mm 60:寬60mm |
③ 有效行程 | S060:600mm 100mm～4000mm可定制 |
④ 輸出軸方式 | 見右圖(1～8) |
⑤ 電機種類 | ST:步進 SS:步進伺服 SV:伺服(100W/200W/400W) |
⑥ 步進電機法蘭 | 42:42mm 57:57mm 86:86mm |
⑦ 電磁剎車 | 無:無電磁剎車 M:帶電磁剎車 |
⑧ 輸入電源 | D:直流輸入 A:交流輸入 |

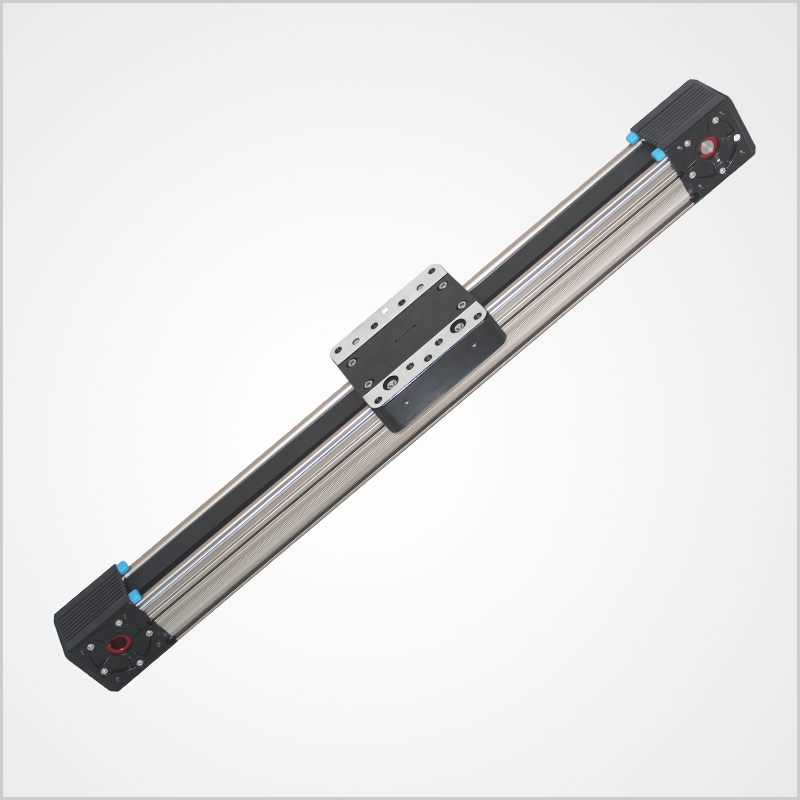

□4S軌直線滑臺模組
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
特點
·較高的速度和剛度
·行程可定制,最長4000mm
·低摩擦、低噪音和低震動
·堅固、抗腐蝕
·多種驅動方式、附件可選
·高強度同步帶可承受高負載
·皮帶張力可調節
·可搭建多種結構
□技術參數
品名 | 導程 | 單個滑塊標定負載 | 適用 扭矩 | 最大 速度 | 重復定位 精度 | 適配 電機法蘭 | 基本重量 (100mm行程) | 每增加 100mm行程 | ||
水平 | 垂直 | 動態 | ||||||||
YLB45 | 72mm | 15Kg | 7Kg | 10Kg | ≤3N.m | 2m/s | ±0.05mm | 57mm/60mm | 1.35Kg | 0.25Kg |
導軌 | YLB45 | YLB45 |
力/力矩 | 靜態 | 動態 |
Fx(N) | 150 | 100 |
Fy(N) | 100 | 80 |
Fz(N) | 150 | 100 |
Mx(N.m) | 10 | 8 |
My(N.m) | 8 | 6 |
Mz(N.m) | 20 | 15 |
型號 | 軸承座 | 軸端 | 滑塊螺孔 | 梁身螺母槽 | 尾座邊接螺孔 | 建議選配電機 | |||||||||||||||
L1 | L2 | LA | LB | A1 | AB | AC | C1 | C2 | Φd | B1 | B2 | BA | BC | 螺紋 | D1 | D2 | 方螺母 | 分度圓 | 螺孔 | ||
AMB45 | 28.93 | 28.00 | 52.50 | 29.00 | 5.00 | 45.00 | 56.77 | 19.20 | 15.00 | 12.00 | 72.00 | 72.80 | 90.00 | 90.00 | M5 | 32 | 14 | M5 | 36 | M5 | 57步進伺服電機 200W/400W 伺服電機 |
◆有效行程=L-2*(L1+L2)BC-C*A1 ◆可根據負載大小增加額外的滑塊
◆直線模組長度可按需求定制 ◆可適用步進/步進伺服/伺服電機
>>>產品實拍圖
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
>>>常見搭建機構 （（可定制其它搭建形式）
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
·模塊化設計方便您快速搭建多軸作業機構，滑臺模組的行程可按需定制，軌梁集成合一。
·超級靜音，精度維護便捷。
·軌梁沿梁身周圍舍友螺母螺，用于自身和搭載部件的安裝固定。
·多用途地腳及連接板，方便模組與模組、模組與平臺間快速組合
·快捷的同步帶張力調校機構。
·根據負載及作業要求，靈活增加滑塊數量。
·可定制其它搭建形式。
>>>關于價格
ˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉˉ
導軌基本上為定制產品，請告訴掌柜你需要的行程或者總長度即可，默認導軌報價是
不含地腳、電機連接板、聯軸器、電機、運費、稅點的，請注意！店內價格只是付費
連接或者大致價格。（店內所有產品均不包含郵費）特殊規格請聯系掌柜定制，不收
取定制費用，定制尺寸5~7天發貨。
上海溢霖自動化以優質的服務，過硬的品質，低廉的價格始終把顧客的利益放在第
一位贏的是廣大客戶的良好口碑?。?！
24小時銷售服務熱線(TEL)：021-33790670 13661800051（微信同號）
